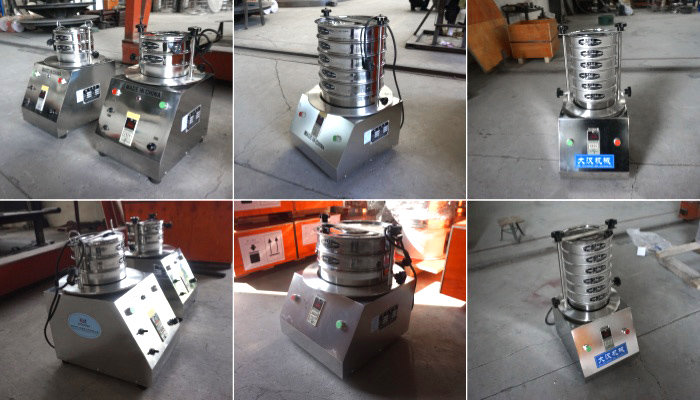

試驗篩概述

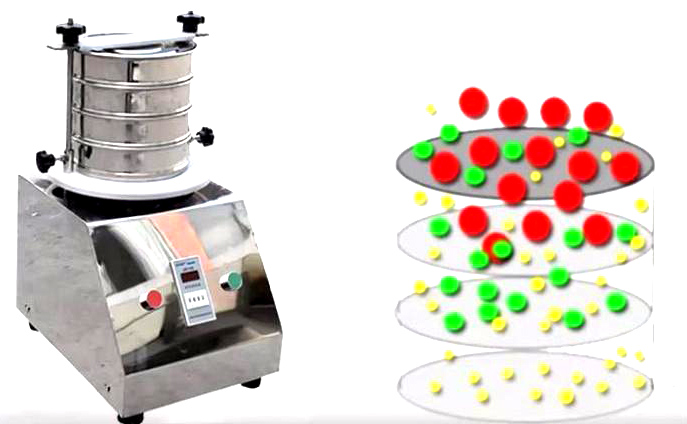

試驗篩物料篩分效果展示

試驗篩是一種可定時自動關機，保證試驗重復性，功能全面操作更簡單的，粒度分析儀器?？蓪⒁环N顆粒料同時精密分出2~7個粒子段。可用于漿液料的細度及雜物含量分析，噪音小，重量輕；平臺操作，無須固定。調節振動快，可調節振幅。

試驗篩通常由篩框、篩網和振動機構組成。篩網上的孔徑大小根據需要可以有所不同，以適應不同顆粒大小的篩選要求。試驗篩廣泛應用于各種領域，如建筑材料、化工、食品加工等，在實驗室中進行顆粒物料的篩選工作。通過試驗篩的使用，可以快速、準確地獲得顆粒的粒度分布情況，幫助用戶了解顆粒物料的物理特性，如顆粒大小分布、形狀等，為工程設計和科研實驗提供數據支持。

試驗篩工作原理

試驗篩的工作原理基于振動篩分原理。試驗篩通常由篩框、篩網、振動機構和支撐結構組成。當試驗篩啟動時，振動機構產生的振動力傳遞給篩框，使篩框和篩網產生振動。顆粒被投入篩框后，受振動力的作用，顆粒在篩網上產生跳躍運動，小顆粒通過篩孔落入下方容器，大顆粒則留在篩網表面。通過不同規格的篩網，可實現對不同粒度的顆粒進行分離和分類。顆粒在振動中分離，篩分效果受振幅、頻率等參數影響。篩分后可根據顆粒分布進行粒度分析，為生產工藝優化和產品質量控制提供數據支持。

試驗篩基本參數

序號	名稱	單位	參數
01	篩框	層	1~5

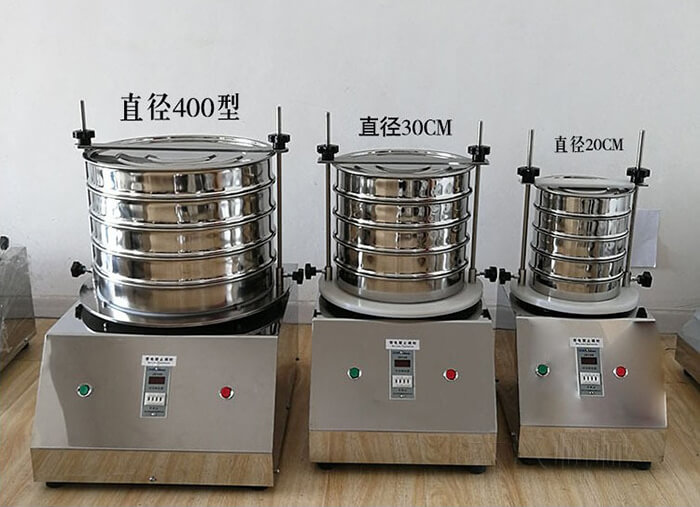

02	篩框直徑	mm	Φ200 Φ100 Φ75
03	篩分粒度	mm	0.025~3
04	噪音	dB	小于50
05	振幅	mm	0~3
06	振動頻率	次/分	1400
07	外形尺寸	長寬高	350：350：300+N*50
08	電源	V；HZ	220；50
09	整機重量	Kg	36

檢驗篩孔徑與目數對照表

目數	孔徑	目數	孔徑	目數	孔徑
2目	12.5	45目	0.4	220目	0.065
3目	8	50目	0.355	240目	0.063
4目	6	55目	0.315	250目	0.061
5目	6	60目	0.28	280目	0.055
6目	4	65目	0.25	300目	0.050
8目	3	70目	0.224	320目	0.045
10目	2	75目	0.2	325目	0.043
12目	1.6	80目	0.18	340目	0.041
14目	1.43	90目	0.16	360目	0.040
16目	1.25	100目	0.154	400目	0.0385
18目	1	110目	0.15	500目	0.0308
20目	0.9	120目	0.125	600目	0.026
24目	0.8	130目	0.112	800目	0.022
26目	0.71	140目	0.105	900目	0.020
28目	0.68	150目	0.100	1000目	0.015
30目	0.6	160目	0.096	1800目	0.010
32目	0.58	180目	0.09	2000目	0.008
35目	0.50	190目	0.08	2300目	0.005
40目	0.45	200目	0.074	2800目	0.003

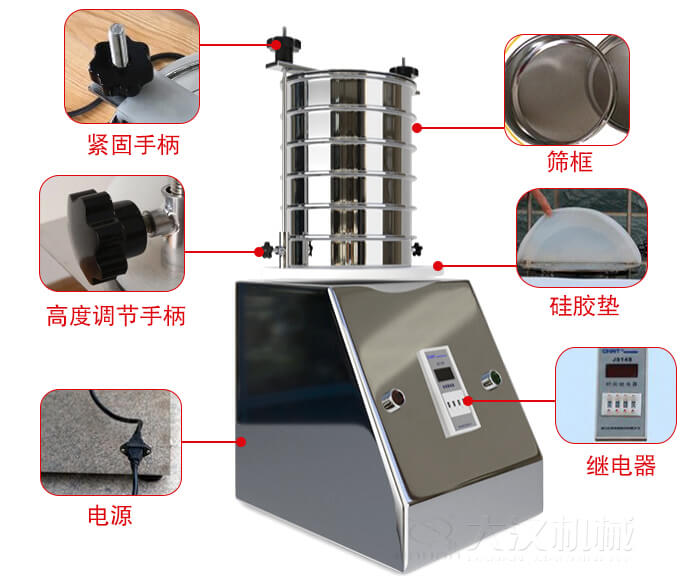

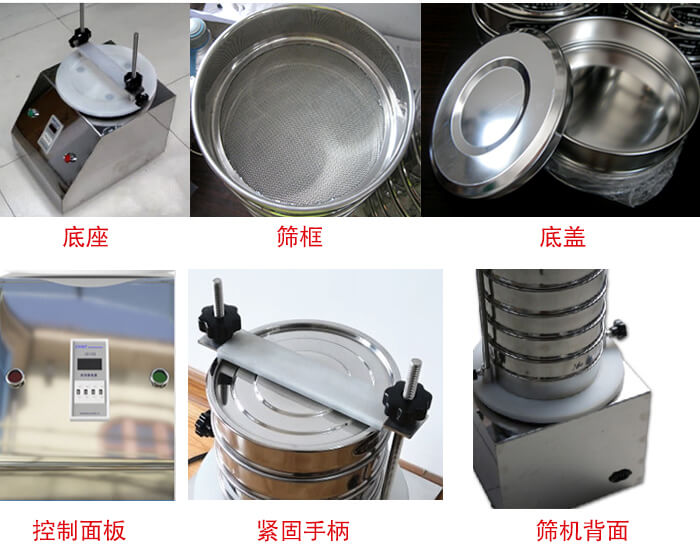

試驗篩內部結構

試驗篩（檢驗篩）上部由固定黃銅螺帽、壓板、篩蓋、篩框、中篩框、篩底、等距調節桿等等部件組成，所有部件均是選用優質SUS304不銹鋼精制加工而成，相互之間配做靈活、互換性能高。

以下是主要部件的詳細介紹：

固定黃銅螺帽：用于固定篩網和其他部件的黃銅螺帽，確保篩網的穩固安裝。

壓板：壓板通常位于篩網上方，用于固定篩網并保持其平整，確保顆粒篩分的準確性。

篩蓋：篩蓋位于篩框的頂部，起到保護篩網和顆料的作用，防止顆料溢出。

篩框：篩框是試驗篩的主體部件，通常為方形或圓形結構，內部安裝篩網，用于容納待篩顆粒。

中篩框：中篩框是位于篩框內部的部件，用于支撐篩網和調節篩分效果。

篩底：篩底是篩框底部的部件，用于接收通過篩孔的小顆粒，方便收集和分離。

等距調節桿：等距調節桿用于調節篩框和中篩框之間的距離，以適應不同顆粒大小的篩分要求。

試驗篩產品特點

1、篩框、篩蓋，篩底選用優質不銹鋼材質有SUS316耐腐蝕、SUS304不生銹、08F鋼板（可鍍鉻）、鋁板等，材質拉伸一次成型，不生銹，無磁性，配合精密，不會漏料漏水，壁厚0.6MM經久耐用不變形，表面拋光，精致美觀。

2、篩網與篩框采用焊接連接方式，可耐400°高溫，可用于無機、有機溶液。連接牢固，無縫隙，不夾料。

3、所有的標準篩互換性、一致性好。不同時期的同一號篩，保證網孔一致。不同時期的同一號篩，保證網孔一致。

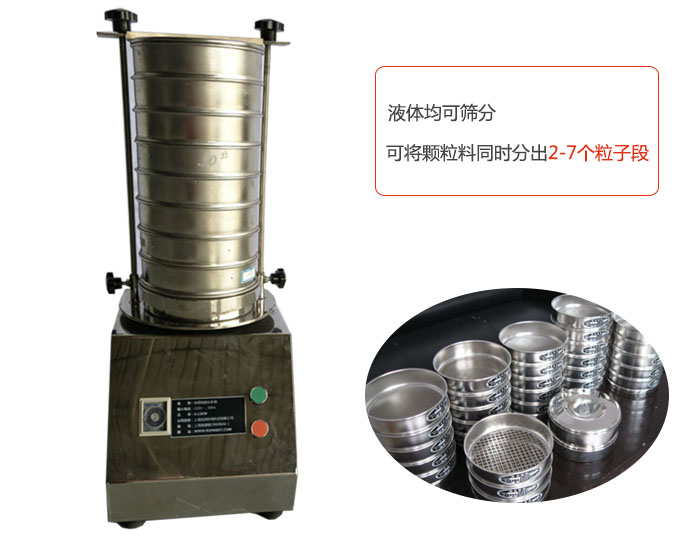

4、可多層安裝使用，能同時將一種物料分成2-7種不同的粒子段。

5、檢驗篩分時間通過時間繼電器做控制，準確空時檢驗時間和精度。

6、可結合結合超聲波分篩系統，具備自動清理篩網，提高篩分效率及檢測精度。

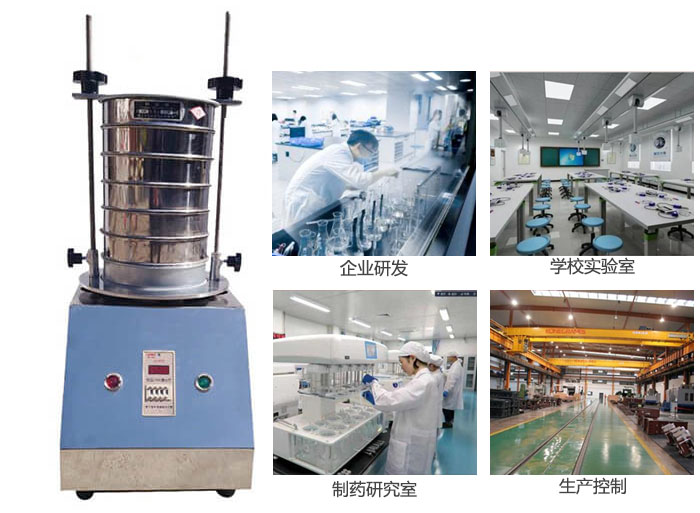

試驗篩應用范圍

試驗篩機廣泛應用于食品，醫藥，化工，磨料，顏料，礦山，冶金，地質，陶瓷，國防等行業的科研單位，實驗室，檢驗室，生產控制等的檢驗，分析。下面詳細介紹這些行業的具體應用：

食品行業：在食品加工領域，試驗篩機常用于食品原料的篩分和分級，如面粉、糖粉、谷物等的顆粒分析和篩選。

醫藥行業：在藥品生產和研發過程中，試驗篩機用于藥材顆粒的篩選、藥粉的分級和顆粒大小分析。

化工行業：化工領域常用試驗篩機進行化工原料的顆粒分析和篩選，如塑料顆粒、顏料、涂料原料等。

磨料和顏料行業：用于磨料和顏料的生產過程中，對顆粒進行篩分和分級，以確保產品質量。

礦山和冶金行業：在礦石選礦和冶金過程中，試驗篩機用于礦石顆粒的篩選和分級，提高礦石利用率。

地質和陶瓷行業：地質勘探中用于土壤樣品的顆粒分析，陶瓷行業中用于陶瓷原料的顆粒篩選。

國防領域：在國防科研單位中，試驗篩機用于材料的顆粒分析和實驗室研究。

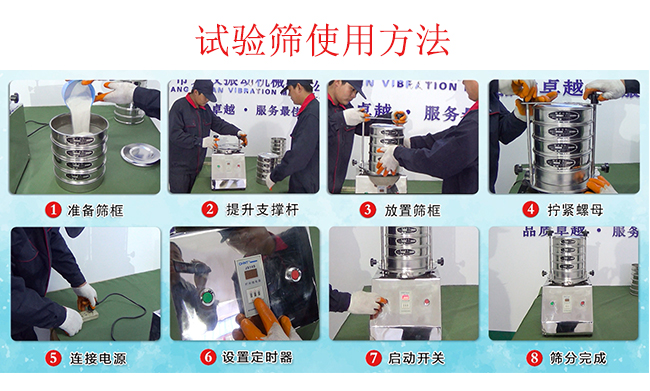

試驗篩使用步驟

使用試驗篩進行顆粒分析和篩選通常需要以下步驟：

準備工作：選擇適當?shù)脑囼灪Y和篩網，確保設備清潔和完好無損。準備待篩顆粒樣品和容器。

裝配篩網：將選定的篩網安裝在試驗篩的篩框上，并確保篩網固定牢固。

啟動設備：啟動試驗篩的振動機構，使篩框和篩網產生振動。

投入樣品：將待篩顆粒樣品均勻地倒入試驗篩的篩框中，注意不要超過篩框容量。

篩分過程：顆粒在振動作用下通過篩網，根據顆粒大小分為不同粒度級別，小顆粒通過篩孔落入下方容器，大顆粒留在篩網表面。

停止振動：篩分完成后停止振動機構，取出篩框中的顆粒樣品。

數據分析：根據篩分結果進行顆粒分析，記錄不同粒度顆粒的分布情況，為后續工藝優化和質量控制提供數據支持。

清潔維護：清潔試驗篩及篩網，妥善保管設備，確保下次使用前設備處于良好狀態。

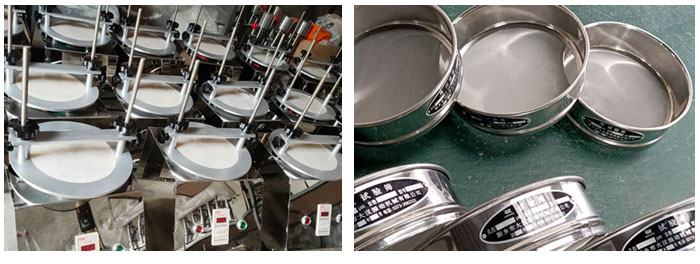

試驗篩生產廠家

新鄉市大漢振動機械有限公司主要生產試驗篩、標準試驗篩、標準土壤篩、標準藥典篩等篩分設備。生產的產品適用于建材、國防、地質等部門科研生產、實驗室、質檢室、大專院校實驗室對顆粒、粉狀物料的粒度結構、液固含量、雜物量進行篩分。無論是在顆粒分析、實驗室研究還是科研實驗中，新鄉大漢的試驗篩設備都能夠為用戶提供高效的顆粒分析解決方案。

廠家承諾：標準件備有現貨，特殊定制需7個工作日，廠家免費送貨，30天內如有質量問題，用戶可選擇免費維修或更換，一年保修，終身保修。新鄉大漢作為專業的試驗篩生產廠家，始終致力于為客戶提供優質的產品和服務，為客戶的實驗和研究工作提供可靠的支持。
