關于直線振動篩

直線振動篩簡稱直線篩，屬于一種輕型篩分設備，主要分為碳鋼和不銹鋼兩種材質，篩面可以設計成1-5層篩網，可以同時進行2-6個不同粒度等級的篩選和分級，篩分效率可以達到96%以上，適用于400目以內的粉塵，顆粒物料的篩分分級。

它利用振動電機將向上和向前的直線運動物料拋出，這些機型通常采用同步運轉的雙振動電機運行，離心力和重力幫助將物料沿其運動方向拋出，直線振動篩可提供500mm至1,500mm寬和1,500至4,000mm長的篩分區域，允許高達20噸/小時的處理能力，適用于各種非粘性粉狀物料的篩分。

直線振動篩應用行業

直線振動篩在不同行業中有廣泛的應用場景，詳細介紹如下：

食品行業：用于篩選大豆、板栗、花生、芝麻、麥芽、稻谷、大米等食品原料，確保食品原料的質量和衛生標準。

化工行業：適用于篩選化肥、尿素、石油焦、樹脂、涂料等化工原料，保證產品的均勻性和質量。

醫藥行業：用于篩選中藥粉、中藥飲片、顆粒藥丸、微丸等藥材和藥品，確保藥品的純度和顆粒大小符合要求。

冶金行業：適用于篩選耐火材料、高嶺土、石灰、氧化鋁、重質炭酸鈣、石英砂等原料，保證生產過程中物料的粒度和品質符合要求，提高生產效率和產品質量。

直線振動篩在這些行業中起到關鍵作用，幫助企業實現高效的物料篩選和分級，提高生產效率，確保產品質量，同時滿足行業標準和要求。

直線振動篩的特點

直線振動篩具有以下特點，詳細介紹如下：

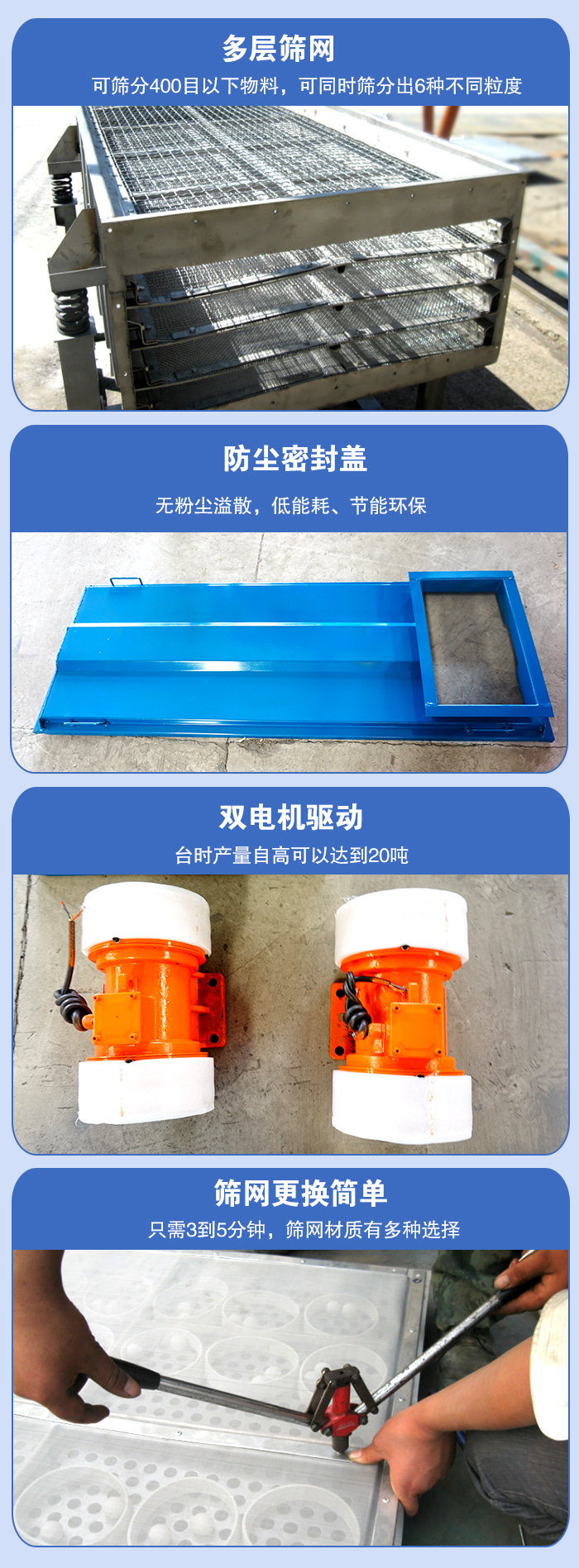

多功能篩分能力：直線振動篩可以有效篩分400目以下的顆粒狀物料，并且通?？梢酝瑫r篩分出多達6種不同粒度的物料，滿足不同客戶對顆粒物料的不同需求。

全封閉結構：設備采用全封閉結構設計，有效防止粉塵溢散，保持生產環境清潔，同時降低了能耗，符合環境衛生要求。

雙電機驅動：直線振動篩采用雙電機驅動，提高了篩分效率，臺時產量可達20噸，確保生產效率和產量的穩定性。

篩網更換簡便：篩網更換簡單迅速，只需3到5分鐘即可完成，節省了維護和更換篩網的時間成本。此外，篩網材質多樣，可根據不同物料的特性選擇合適的材質，如尼龍、特種龍、PP網等。

定制化服務：直線振動篩可以按照客戶的實際需求進行定制，包括篩孔大小、篩網材質、設備尺寸等方面的定制，以滿足不同行業和客戶的特殊需求。

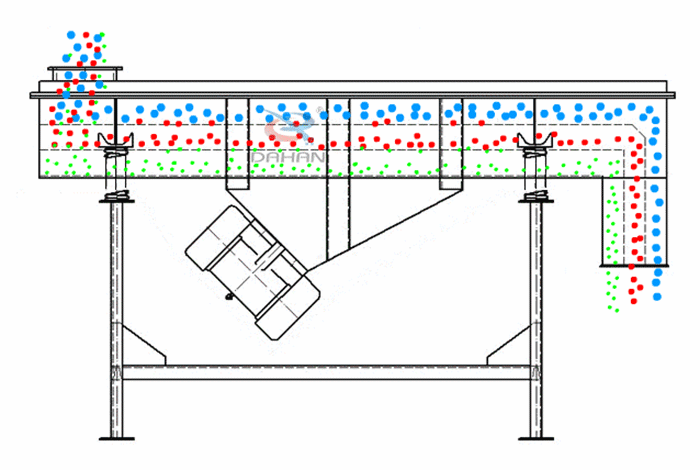

直線振動篩工作原理

直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。采為雙振動電機驅動，當物料從給料機均勻地進入篩分機的進料口時，兩臺電機通過同步、反向旋轉時所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，在激振力和物料自重力的共同作用下，使物料在篩面上被拋起向前作直線運動，物料通過多層篩網產生數種規格的篩上物、篩下物，然后又分別從各自的出口排出，從而達到篩分的目的。

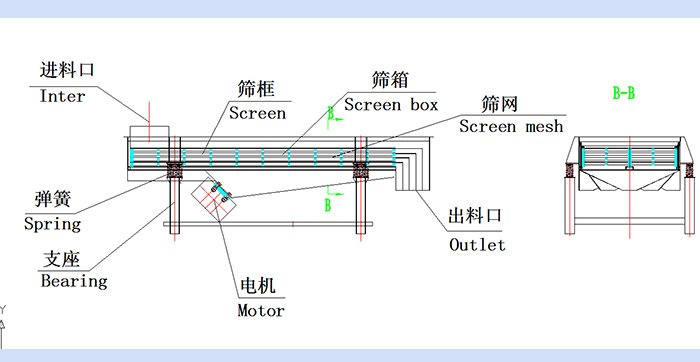

直線振動篩一般結構圖與尺寸表

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

大漢直線振動篩代號示意圖

D----------------------------------振動電機(振動源)

Z----------------------------------直線(運轉軌跡)

SF----------------------------------篩分機

520---------------------------------篩面尺寸（500mm寬x2000mm長)

3-------------------------------------三層(三層篩網四個出料口)

S（P）-----------------------------------鋼板材質【S代表不銹鋼，P代表普碳鋼】

直線振動篩安裝與調試

安裝前的準備

1、檢查電機標牌是否與要求相符。

2、檢查電機表面有無損壞、變形。

3、檢查電機各緊固件，謹防松動。

4、檢查電源，是否缺相，并空載運行5分鐘。

5、檢查是否轉動靈活，若有異常，應排除。

6、用500伏兆歐表測量絕緣電阻，其值應對定子繞組進行干燥處理，烘干溫度不能超過120℃。

安裝與調整

1、電機應緊固在安裝面上，安裝面必須光滑、平整。

2、電機可水平安裝。

3、激振力的調整。

4、電機應有可靠的接地，電機內有接地裝置，引線端有標志，亦可利用底腳堅固螺栓接地。

5、電機引線采用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，并與振動體可靠固定

直線振動篩換網步驟

一步：打開防塵蓋，將篩框從直線振動篩中整體取出。

第二步：將篩框與篩體接觸處的壓條拿出來。

第三步：將母網平鋪于篩框四周，用釘子固定住，再用取下薄壓條將其壓住。再訂緊牢固。

第四步：托球網裝釘好后翻過來,在每格內放置2-3顆橡膠球。將工作篩網平鋪于篩框將其拉平釘。

第五步：將釘好的篩框按實用篩網由細到粗放置于箱體內,并用壓鐵壓住然后緊固壓緊螺栓。使篩框與箱體配合緊密。

第六步：開機后再停機對螺絲再次進行緊固，生產中若發現木框松動應緊固螺栓。

以上就是直線振動篩的換網方法與步驟。
